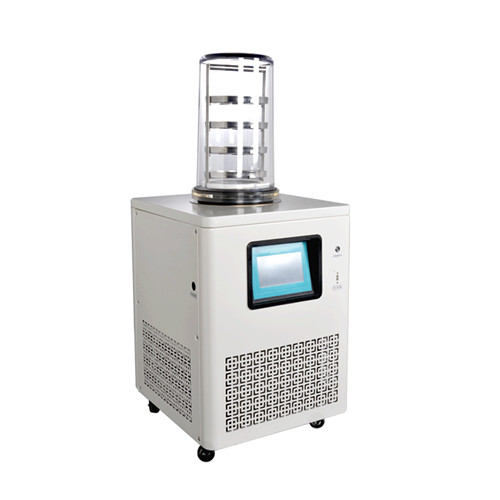

真空冻干机设备也已成为真空冻干燥机。 真空冷冻干燥机的结构主要由冷冻干燥室（冷冻干燥箱），冷凝器（集水器），加热系统，真空系统，制冷系统和电气控制系统组成。它由六个主要部分组成。
1.冷冻干燥室
集成真空，加热和干燥功能的密闭容器。 材料的升华和干燥过程在干燥室中完成。 将物料放在干燥室架子上的不锈钢托盘中，面积为每平方托盘8-12千克。 物料按比例高的比例装载，每个架子上都有一个探头，可以测量物料的温度，以监控整个冷冻干燥过程中物料的温度。
2.冷凝器（集水器）
它是用于冷凝和升华水蒸气的封闭式设备。它通常位于干燥筒仓的背面。里面有一个大的金属吸附表面。从干燥筒仓材料升华的水蒸气可被冷凝并吸附在金属表面上。吸附表面的工作温度可达-45℃?-65℃。冷凝器的形状是由不锈钢或铁制成的圆柱体。内板上有冷凝器管，冷凝器管分别与制冷单元连接以形成制冷循环系统。
3.加热系统
冷冻干燥机加热系统的功能是加热干燥室中的物料，使物料连续加热和升华，以满足指定的水分含量要求。
冷冻干燥机的加热系统的加热方法主要分为接触加热和辐射加热。在接触加热中，我们使用循环介质加热方法。当加热系统工作时，首先加热循环液体，然后通过液体温度。储罐控制调节器选择的温度自动控制加热。管道泵开启后，循环液可以送至干燥箱内的架子上加热架子，然后返回储罐进行加热循环。在辐射加热中，我们通常使用蒸汽加热。当循环介质为硅油时，隔板的最高温度可以达到+ 120°C。
4.真空系统
真空系统由多级真空泵或水环泵和罗茨真空泵组成。罗茨泵是增压泵，不能单独使用。必须先启动真空泵或水环泵，以使其工作一段时间。当系统中的真空度达到1Kpa时当发生以下情况时，罗茨泵将自动启动。手册中显示了真空泵的结构和罗茨泵的结构。真空系统的真空计可以使用电接点真空计，它可以根据预先选择的真空值自动控制罗茨泵的启动。
5.制冷系统
冷冻干燥机的制冷系统由制冷压缩机单元（包括：优质进口品牌压缩机，管壳式水冷冷凝器，油分离器，过滤干燥器，膨胀阀，电磁阀等）和系统组成使用R22或R404a制冷剂。通常，冷冻干燥设备的速冻制冷系统和集水器制冷系统共用一套制冷系统。当系统运行时，在接触加热模式下，架子温度可以降低到-35°C。当制冷系统工作时，冷凝盘管的表面温度可以达到-35?-65℃。可以根据客户需要使用低温螺杆式或两级活塞式制冷压缩机组。通常，两级活塞式压缩机的冷却效果更好。冷却温度较低。
6.电气控制系统
电气控制系统由PLC，触摸屏，控制柜，控制仪表，调节仪表及其他自动装置和电路组成。它的功能是手动或自动控制冷冻干燥机并控制设备的正常运行。
