本文以真空冻干机的真空系统为对象，研究如何维护和诊断真空系统。主要从真空系统的主要部件、日常维护项目、专业维护项目及其他注意事项等方面进行了阐述。重点介绍了具体的维护方法和注意事项，以及故障排除方法和解决方案。

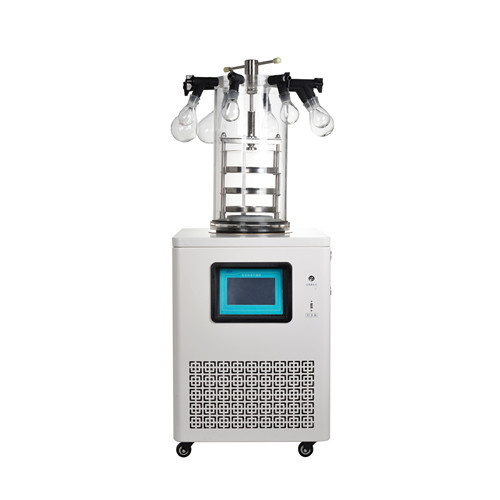

真空冻干机系统是冷冻干燥机的重要组成部分之一，一般包括旋片真空泵或干泵和罗茨泵以加速真空。
真空系统通过不锈钢管道与冷凝器相连，在冷凝器附近安装气动蝶阀，将冷凝器与真空系统隔开。
真空系统的作用是建立真空，为冰的升华创造环境和条件。真空系统的真空度直接影响产品的升华速度，真空系统要求其自身泄漏率低。真空控制的准确性直接影响制药过程的运行。
1、旋片真空泵
转子以一定的偏心安装在泵壳内，紧靠泵壳内表面的固定面。 两个（或更多）旋转叶片安装在转子槽中。 当转子旋转时，旋片可沿其径向槽来回滑动，并始终与泵壳内壁接触。
旋片随转子旋转，可将泵腔分成若干个可变容积。 它是一种旋转变量真空泵，它使用油来密封运动部件之间的间隙并减少有害空间。 这种泵通常带有气镇装置，所以又称为气镇真空泵。
2、干式真空泵
工作原理和旋片式真空泵工作原理相同，通过容积的变化来实现吸排气。干泵的容积变化通过螺杆式、爪式等来改变的，并且不需要油来密封。但大多干泵的极限真空达不到使用要求，只能通过配合罗茨泵使用才能达到效果。
