钟罩式真空冻干机:冻干腔与冷阱为上下分离结构,冻干腔无预冻功能。这类冷冻干燥机在物料预冻后转入干燥工序时需要人工操作。实验用冷冻干燥机多为钟罩式,结构简单,成本低。冻干室大多采用透明有机玻璃罩,便于观察物料冻干情况。

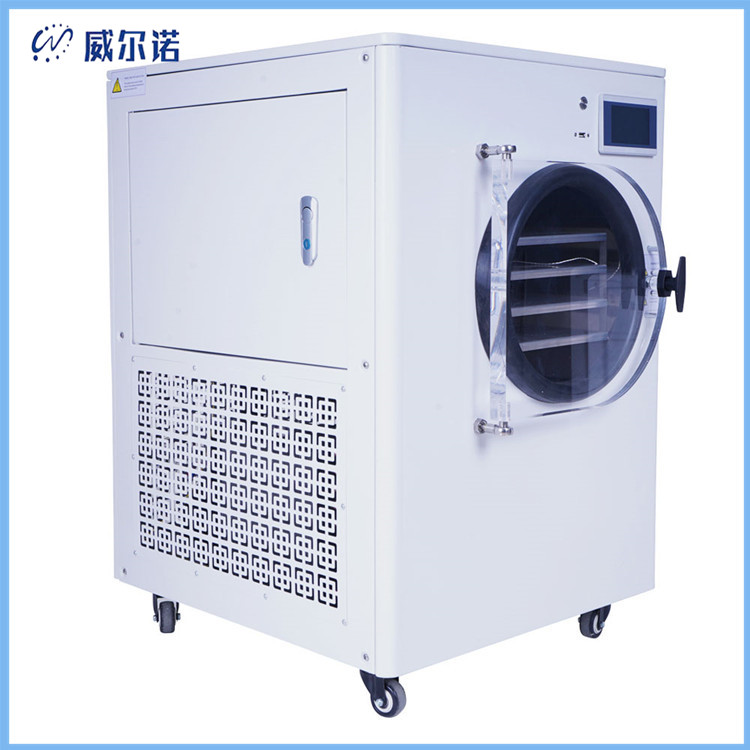

l 原位冻干机:冻干室和冷阱是两个独立的室。冻干室内的搁板具有冷藏功能。物料放入冻干室后,物料的预冻和干燥过程不需要人工操作。这种冷冻干燥机的生产工艺复杂,制造成本高。但是,就地冷冻干燥机是冷冻干燥机的发展方向。它是探索冷冻干燥过程的理想选择。特别适用于医药、生物制品等特殊产品。冻干。
a、普通型 b、多歧管型 c、压盖型
功能上
带旋盖装置型:适用于西林瓶装物料的干燥。准备冻干时,根据需要将物料分装在西林瓶中。瓶盖浮起后,将瓶盖冷冻干燥。干燥后,操作旋盖机构将瓶盖压紧。可避免二次污染,重新吸水,便于长期存放。
带预冻功能型:在物料预冻过程中,冷阱作为预冻腔对物料进行预冻。在干燥过程中,冷阱是一个水阱,用于捕捉物料溢出的水分。具有预冻功能的冻干机,冻干过程中物料的预冻和干燥在冻干机上完成,冻干机的使用效率高,成本低。低温冰箱保存。
多歧管型:将烧瓶连接在干燥室外,将旋冻在瓶内壁上的物料干燥。此时,烧瓶作为容器与干燥箱外的歧管相连。烧瓶中的材料在室温下加热并通过多歧管。管子开关装置可根据需要随时拆卸或安装,无需停机。
