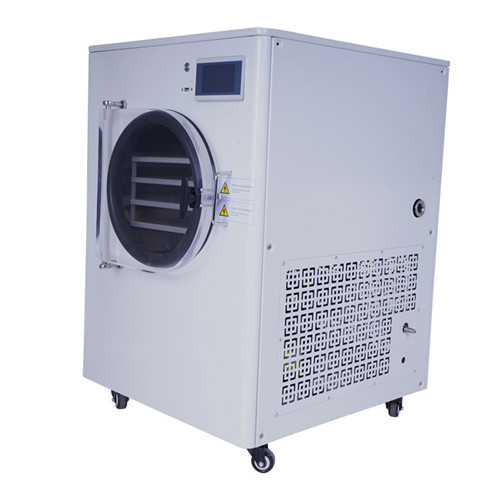

冻干机在我们的生活中不常见，但是我们所吃的水果干以及肉干等，大部分都是通过冻干机设备制作而成的，下面文章就对冻干机真空系统的维护与故障诊断进行了深入研究。着重介绍了真空系统的主要部件、日常保养项目及专业保养中的注意事项。重点介绍了维修的具体方法及注意事项。
真空泵是冻干机的重要部件之一，一般有旋片真空泵、干泵和罗茨泵三种形式。
真空系统与冷凝器通过不锈钢管道连接，在冷凝器附近安装一个气动蝶阀，将冷凝器与真空系统隔离。
它的作用是创造真空，为冰块的升华创造条件和环境。真空系统的真空度直接影响到产品的升华率，而真空系统本身则要求低的漏失率。减压控制的准确性直接影响制药过程的运行。
真空系统主要零件
一、旋片真空泵。
转子在泵壳体内具有一定的偏心，且接近泵壳体内表面的固定面，转子槽内有两个(或多个)旋片。旋片在旋转时可沿径向槽往复滑动，并始终与泵壳内壁相接触。
随着转子的旋转，泵腔可以被分成若干可变体积的旋片。采用油类密封各运动部件间的间隙，减少有害空间的一种旋转变容真空泵。这类泵一般都装有气镇装置，故又称为气镇真空泵。
二、真空泵干燥法。
该泵的工作原理与旋片式真空泵相同，通过容积的变化来实现抽排。干水泵的容积变化有螺杆式，爪子式等，而且密封不用油。但是大多数干式泵的极限真空无法达到使用要求，只有与罗茨泵配合使用才能达到使用效果。
三、罗茨泵
又称增压泵，是一种旋转的容积式真空泵，二个8字形的转子与泵腔保持一定的间隙，通过一对同步的反向旋转齿轮，使两个转子在泵腔转动时彼此之间不接触，并保持一定的间隙。
在罗茨泵的工作中，由于转子与泵腔、转子与转子之间存在一定的间隙(0.1-0.15mm)，因此转子可以高速旋转，并具有较大的抽速。但是大气压通常不能直接抽走。由于某些品牌的泵有特殊设计，可在大气压下启动。但是为了保护泵，一般还是采用延迟起动。
四、真空测量设备。
真空管(电阻真空计)属于皮拉尼(Pirani)真空计，可直接输出直流电压2~10V。由电路设计及程序确定，保证输出的直流电压及真空度指示值一一对应，真空度读数可在触摸屏上直接显示。目前触摸屏可以显示0.1-999.9Pa的读数。此外，这一规管可以承受正压和负压两种压力。
五、油过滤器
抽油泵滤油器脏了要更换，有些抽油泵还配有指示器。当过滤通畅时，仪表显示在绿色区域；如果被污物堵塞，仪表显示在橙色和红色区域；如果在红色区域显示，则表明需要更清洁或更换真空泵过滤网。
每日维修计划。
一、公用工程检验。
供电系统正常(3相供电系统电压应在规定±10%范围内)，线路完整，接地良好；
加水冷却泵，需要检查的项目：冷却水压力(流量)、冷却水压差不小于0.1Mpa不大于0.69Mpa，流量不小于4L/min；
具有氮净化功能的泵，需要检查的项目：氮压力(流量)氮压力不低于2.5bar，不大于6.9bar。
二是检查真空泵。
排气管上安装了消音装置，禁止在排气管堵塞时打开；
在油泵工作时，必须在油位刻度为1/2~2/3处，在干泵工作时，必须在油位刻度为1/2~2/3处，在罗茨泵工作时，必须在油位刻度为1/2~2/3处。
